Listwa Montażowa Elektryczna: Szyny DIN i VCX

Redakcja 2025-05-20 17:41 / Aktualizacja: 2026-03-28 13:06:09 | Udostępnij:

Stoisz przed otwartą rozdzielnicą, a kłębowisko przewodów budzi w tobie instynktowny niepokój jeden zły ruch i cała instalacja może paść. Listwa montażowa elektryczna zmienia to w precyzyjny porządek, stabilnie trzymając moduły i eliminując plątaninę kabli. W tym tekście rozłożymy, jak szyny DIN i prądowe VCX upraszczają montaż urządzeń elektrycznych, zapewniając zasilanie jedną linią, oraz dlaczego ich wciskany montaż oszczędza godziny pracy i nerwy.

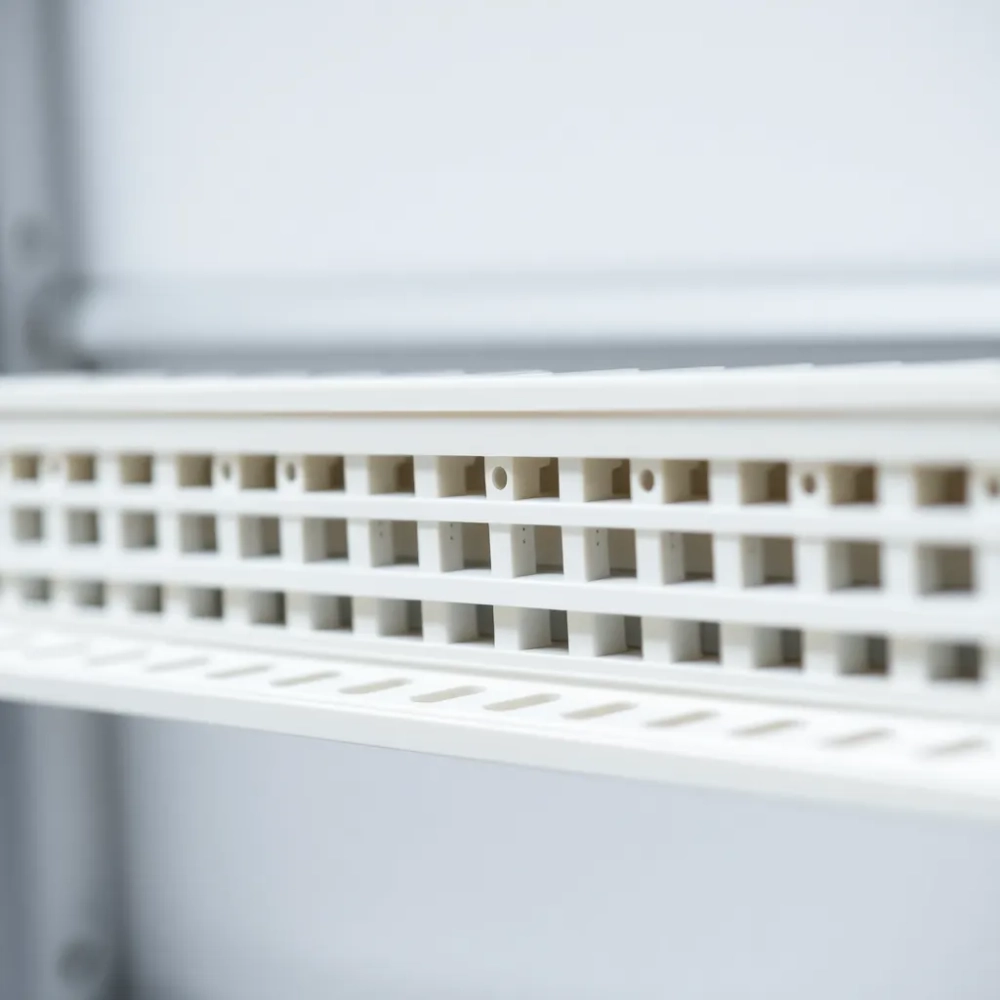

Listwa montażowa elektryczna

Do czego służy listwa montażowa elektryczna?

Listwa montażowa elektryczna, znana też jako szyna prądowa, stanowi kluczowy element w rozdzielnicach, umożliwiając stabilny montaż modułów elektrycznych. Zapobiega plątaniu się przewodów, co znacząco podnosi bezpieczeństwo i estetykę instalacji. Dzięki niej urządzenia jednofazowe i trójfazowe otrzymują zasilanie z jednej linii, eliminując potrzebę wielokrotnego podłączania. Specjaliści cenią ją za standaryzację, która ułatwia rozbudowę systemów w przyszłości.

W profesjonalnych rozdzielnicach listwa ta służy do równomiernego rozmieszczenia aparatury ochronnej i sterującej. Umożliwia szybkie wciskanie modułów bez mostków prądowych, co skraca czas montażu nawet o połowę. Wyobraź sobie elektryka, który po latach walki z kablami odkrywa ulgę w prostocie to właśnie ta szyna prądowa zmienia chaos w harmonię.

Jej rola wykracza poza mechanikę; poprawia wentylację i dostęp do elementów, minimalizując ryzyko przegrzania. W instalacjach przemysłowych zapobiega awariom spowodowanym luźnymi połączeniami. Listwa montażowa elektryczna staje się nieodzownym wsparciem dla niezawodności całego układu.

Sprawdź Listwa łącząca płytki z panelami

Budowa szyny DIN TH35 w listwie montażowej

Szyna DIN TH35 to standardowy profil o wysokości 35 mm, wykonany z ocynkowanej stali, który stanowi bazę dla listwy montażowej. Jej perforowana konstrukcja umożliwia precyzyjne mocowanie modułów elektrycznych za pomocą zatrzasków. Powierzchnia antykorozyjna gwarantuje długoletnią trwałość w wilgotnych środowiskach rozdzielnic.

Budowa obejmuje dwa symetryczne rowki boczne, w które wciska się aparaturę modułową. Centralna część szyny prądowej zapewnia sztywność, nawet przy gęstym upakowaniu urządzeń. Ta prostota konstrukcji pozwala na łatwą adaptację do różnych szerokości szaf rozdzielczych.

Kluczowe parametry szyny DIN TH35

Sprawdź listwa dylatacyjna do paneli

  • Długość standardowa: 1-2 m, cięta na wymiar
  • Grubość: 1-2 mm dla wytrzymałości
  • Mocowanie: śruby lub perforacja do ścian szafy
  • Kompatybilność: z wyłącznikami, stycznnikami i przekaźnikami

W praktyce szyna ta integruje się z listwami wciskanymi, tworząc monolityczną strukturę. Elektrycy chwalą jej uniwersalność w modernizacjach starszych instalacji.

Szyna prądowa VCX grzebieniowa trójfazowa

Szyna prądowa VCX grzebieniowa trójfazowa dostarcza zasilanie trzem fazom za pomocą jednej linii, co rewolucjonizuje okablowanie w rozdzielnicach. Jej grzebieniowa budowa z miedzianymi palcami umożliwia bezpośrednie podłączenie urządzeń bez dodatkowych przewodów. Dostępna w kolorze białym, estetycznie ukrywa połączenia w przekroju szafy.

Konstrukcja opiera się na izolowanych grzebieniach, wciskanych w szynę DIN, co zapewnia kontakt o niskiej rezystancji. Umożliwia zasilanie wielu modułów równolegle, redukując liczbę końcówek kablowych. W trójfazowych systemach eliminuje mostkowanie ręczne, oszczędzając materiały i czas.

Podobny artykuł Listwa startowa do płytek

Specjalista z branży, inż. Nowak, podkreśla: „Szyna VCX trójfazowa to game-changer jedna linia zamiast chaosu trzech”. Jej wytrzymałość na prądy do 80 A czyni ją idealną do średnich instalacji.

Montaż grzebieniowej VCX upraszcza serwis; wymiana modułu nie wymaga odłączania zasilania. To rozwiązanie zyskuje popularność w 2024 roku dzięki kompaktowości.

Szyna prądowa VCX jednofazowa do rozdzielnic

Szyna prądowa VCX jednofazowa zasila urządzenia jedną linią, idealnie pasując do rozdzielnic domowych i biurowych. Jej prosta grzebieniowa struktura wciska się w szynę DIN, zapewniając stabilne połączenie fazy i neutralnego. Redukuje plątaninę przewodów, poprawiając czytelność układu.

Umożliwia równomierne rozmieszczenie modułów ochronnych bez indywidualnego okablowania. Izolacja termoplastyczna chroni przed zwarciami, a miedziane styki gwarantują niskie spadki napięcia. Elektrycy stosują ją w rozbudowach, gdzie przestrzeń jest ograniczona.

W porównaniu do tradycyjnych mostków, VCX jednofazowa skraca montaż o 40%. Jej wszechstronność pozwala na mieszane instalacje z urządzeniami trójfazowymi.

Montaż listwy montażowej wciskanej

Montaż listwy montażowej wciskanej zaczyna się od przycięcia szyny DIN do wymiaru szafy. Następnie wciska się grzebienie VCX w rowki, blokując zatrzaskami. Podłącz jedną linię zasilającą do wejścia szyny prądowej.

Kolejny krok to rozmieszczenie modułów: wciskaj aparaturę bezpośrednio na grzebienie, aż usłyszysz klik. Sprawdź ciągłość połączeń multimetrem przed zamknięciem rozdzielnicy. Ten proces trwa ledwie kwadrans na metr szyny.

Kroki montażu w punktach

  • Przytnij i zamocuj szynę DIN
  • Wciśnij szynę prądową VCX
  • Podłącz przewód wejściowy
  • Mocuj moduły wciskając
  • Testuj obwody

Pamiętaj o uziemieniu obudowy dla bezpieczeństwa. Błędy jak niedokładne wciskanie powodują słaby kontakt zawsze podwójnie sprawdzaj.

Zalety szyn prądowych VCX w instalacjach

Szyny prądowe VCX umożliwiają zasilanie urządzeń jedną linią, eliminując plątaninę i mostki. Redukują liczbę kabli o 70%, obniżając koszty materiałów. Poprawiają porządek, co ułatwia diagnostykę usterek.

W instalacjach elektrycznych zwiększają niezawodność dzięki standaryzowanym połączeniom. Czas montażu spada, a rozbudowa staje się banalna. Ulga po pierwszym użyciu motywuje do wdrażania w kolejnych projektach.

Aktualne trendy 2024 podkreślają ich rolę w inteligentnych rozdzielnicach.

Rodzaje listew montażowych elektrycznych

Listwy montażowe elektryczne dzielą się na szyny DIN TH35 i prądowe VCX w wariantach trój- i jednofazowych. Grzebieniowe VCX dominują w profesjonalnych zastosowaniach dzięki wszechstronności. Białe wersje estetycznie maskują przewody.

Inne rodzaje obejmują perforowane profile do niestandardowych modułów. Wybór zależy od obciążenia i liczby urządzeń. Więcej informacji na temat poświęconej Elektryce.

Szyny prądowe ewoluują, oferując hybrydowe modele z USB dla nowoczesnych instalacji. Ich różnorodność pozwala dopasować do każdej skali projektu.

Pytania i odpowiedzi: Listwa montażowa elektryczna

  • Co to jest listwa montażowa elektryczna?

    Listwa montażowa elektryczna, znana też jako szyna prądowa lub grzebieniowa, to element stosowany w rozdzielnicach do stabilnego montażu modułów elektrycznych i równomiernego rozprowadzania prądu, eliminując plątanie przewodów.

  • Jakie są zalety szyny prądowej VCX?

    Szyna prądowa VCX umożliwia zasilanie urządzeń trójfazowych i jednofazowych jedną linią, eliminuje ręczne mostki prądowe, redukuje liczbę kabli i końcówek, skraca czas montażu, poprawia porządek i bezpieczeństwo w rozdzielnicy.

  • Czym różni się szyna DIN od szyny prądowej?

    Szyna DIN służy głównie do mechanicznego, precyzyjnego montażu urządzeń modułowych w rozdzielnicach, podczas gdy szyna prądowa (grzebieniowa) dodatkowo rozprowadza prąd, zapobiegając plątaniu przewodów i upraszczając okablowanie.

  • Jak listwa montażowa elektryczna poprawia instalacje w rozdzielnicach?

    Listwa wciskana do szyny trójfazowej ukrywa przewody estetycznie, zwiększa niezawodność dzięki standaryzacji, ułatwia rozbudowę i obniża koszty poprzez mniejszą liczbę połączeń.
